主力製品
|
熱可塑性樹脂 射出成形用金型 熱可塑性射出成形で試作品、弱電内外装部品等 |
小ロット生産金型 最大金型ベースサイズ |
部品加工 寸法精度が要求される各種金属加工と |
|
|
芯を出すために組加工を行いました。 |

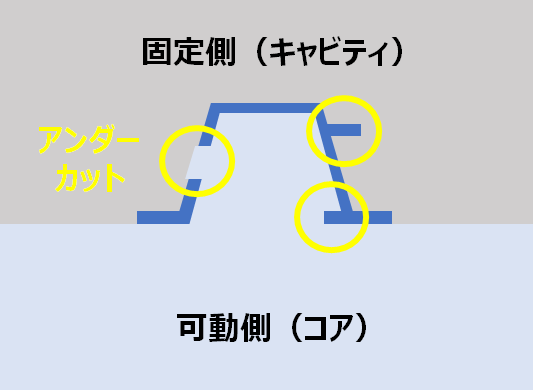

プラスチック射出成形金型におけるアンダーカットとは？
突起物や穴形状等、金型から取り出せない形状部分であり、左記の円で囲んだ箇所になります。
アンダーカットがある製品は単純に金型を分割して成形品を取り出せなくなるため、
アンダーカット対策が必須になります。

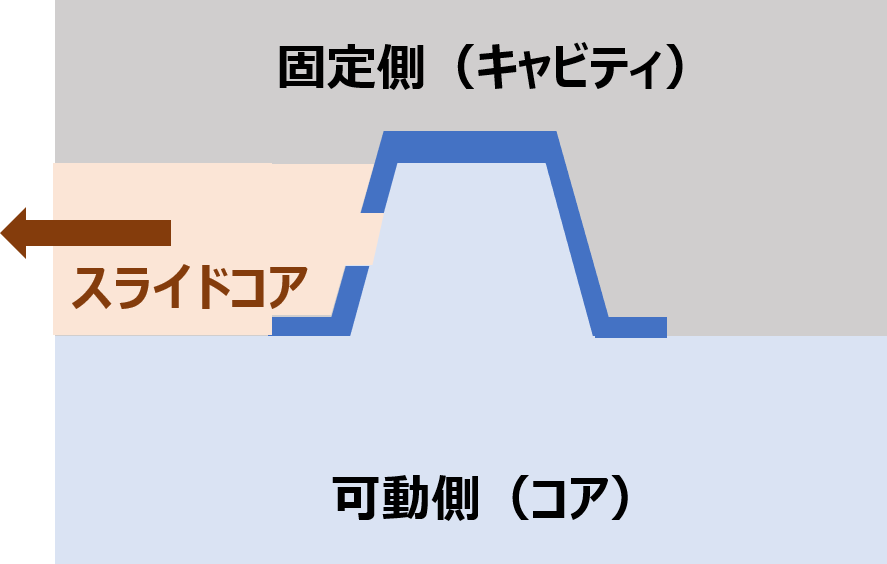

アンダーカット対策のひとつであるスライドコアとは？

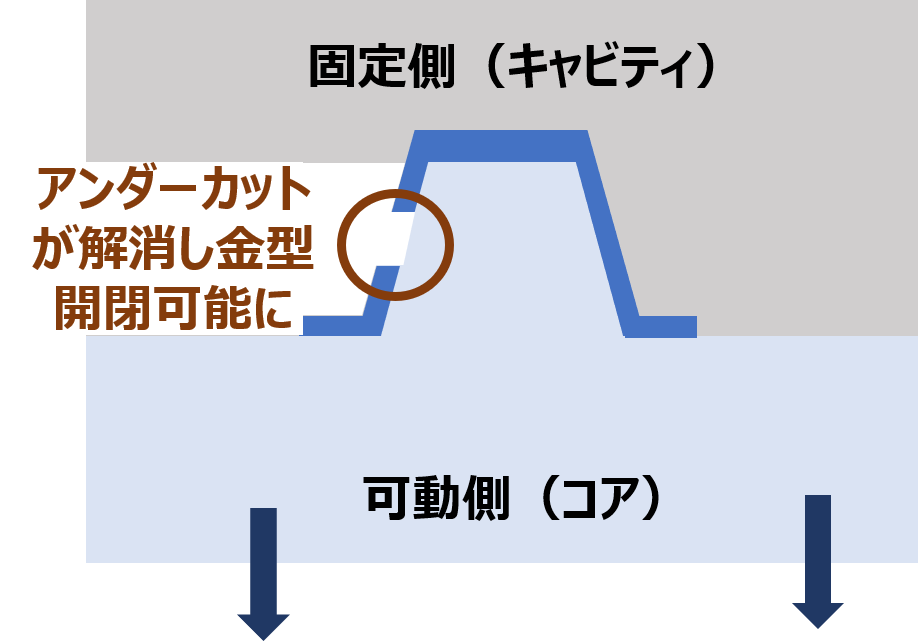

アンダーカットを処理するために移動する部分であり、左記のように型抜き方向と異なる方向へ
スライドさせることで、型抜きの際のアンダーカット部の干渉を回避します。
スライドコアより置き駒（置き中子）がオススメ！
複雑な設計を必要とするスライドコア金型が不要となり、初期費用を圧倒的に安くできます！
一方置き駒（置き中子）の取り外しを手作業で行う必要があり、小ロット生産向けですが、
まさにシブヤの得意とする処理法になります。是非ご相談ください！
自主企画製品 S★スペラー（商標登録番号：第6382913号）

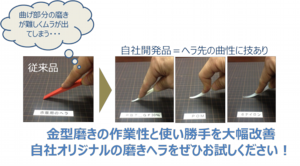

市販品のヘラ先曲性にご不満のお客様向けに2017年に自主企画製品としてリリース後、改良を重ねラインナップを拡充してまいりました。2021年4月には、「S★スペラー」として商標登録も完了し、様々な分野のお客様にお使いいただきながら、新たな用途を見い出しつつあります。

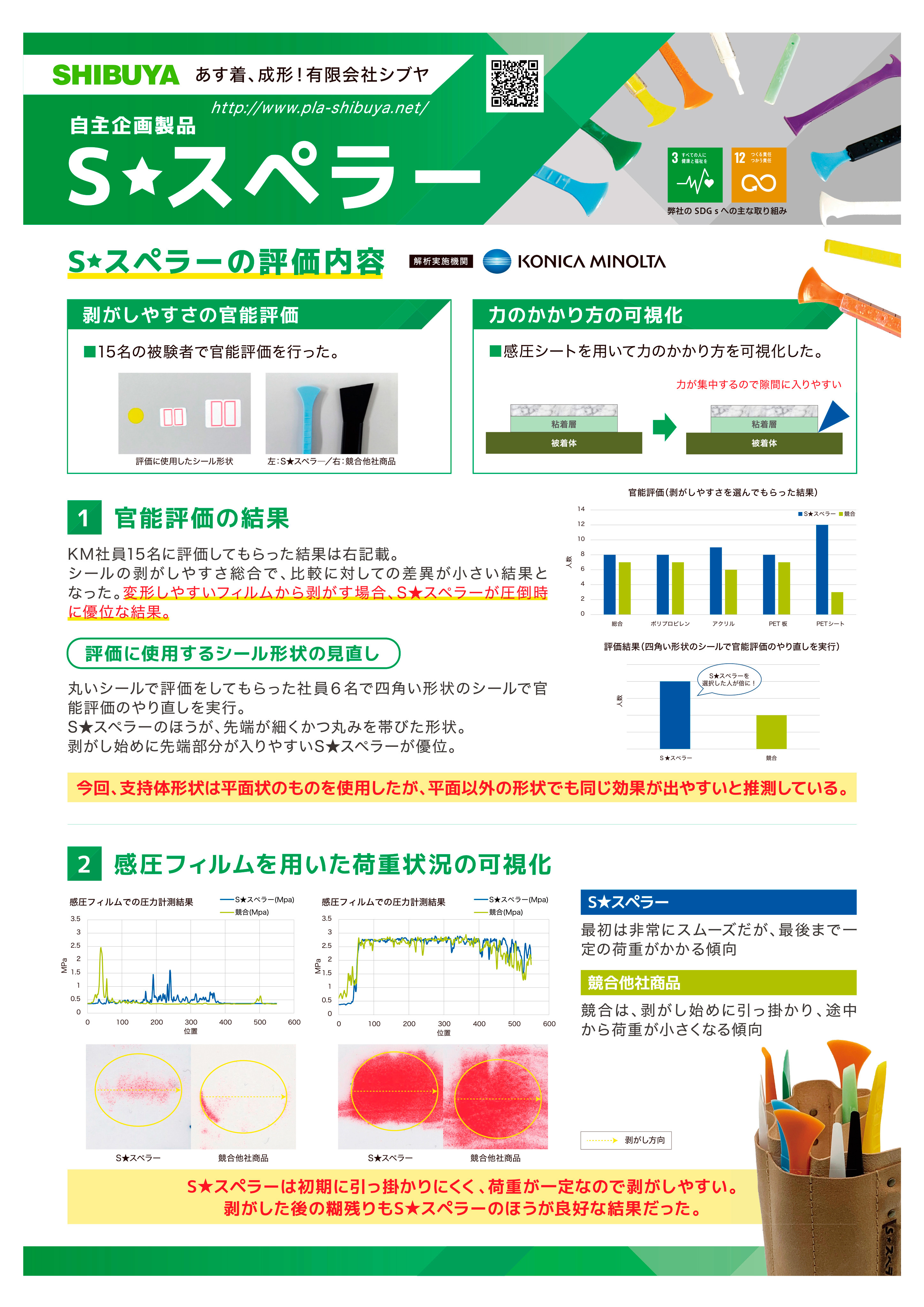

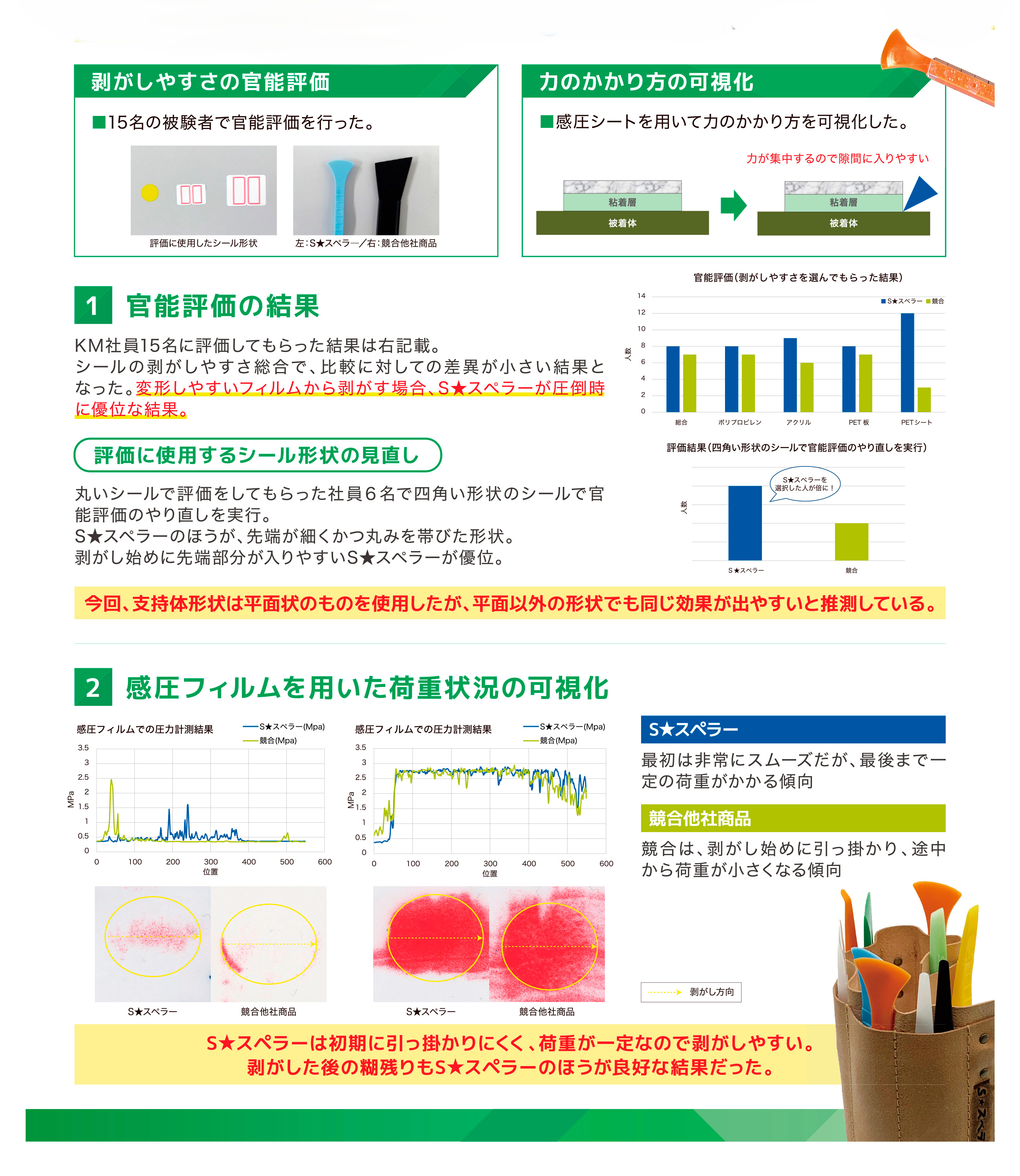

S★スペラー性能評価結果
S★スペラーの性能をコニカミノルタ様にご評価いただきました。
他社製に比べ使用感に優れる点を可視化いただき、良好な結果を確認できました。是非お手に取ってお試しください！

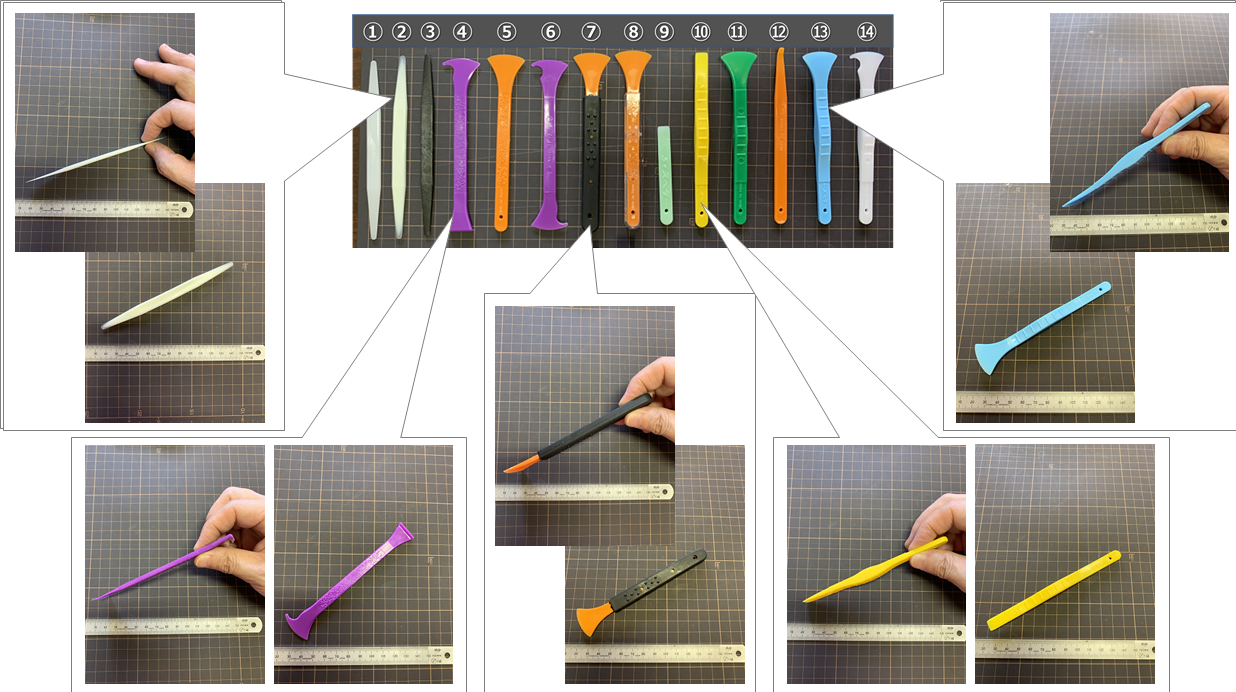

製品ラインナップ
現在14種類を揃えておりますが、ヘラ先の形状やグリップ形状がそれぞれ異なります。お客様のご用途に合わせて最適な製品をご提案させていただきます。サンプルもご用意しておりますので、ぜひご相談ください。
S★スペラーにNewバージョン登場！

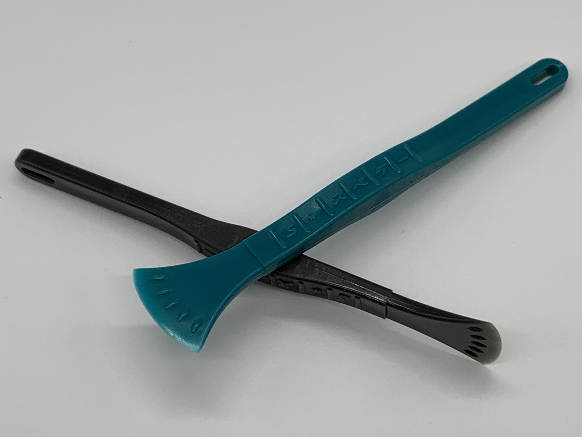

環境に優しいS★スペラーをコンセプトとして、植物性材料の適用に挑戦中です。黒が従来の材料を使用したもので、緑がサトウキビの絞りかすを練り込んだ新たな樹脂を使用したNewバージョンです。ほかにもS★スペラーは進化を続けています。先端部を粘着剤が付きにくい形状にすることで作業性を大幅に改善したり、穴形状も丸穴から長穴にしてストラップを通しやすくなっています。
使用事例
金型磨き用途として企画したS★スペラーですが、使い勝手の良さから様々な分野で適用アプリケーションが日々拡大しつつあります。
株式会社 スリーハイ 様：
シリコンラバーの加工ツールとして採用いただきました！使い勝手が抜群と非常にご満足いただいています。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
株式会社 ＪＰ ＴＩＧＨＴ 様：

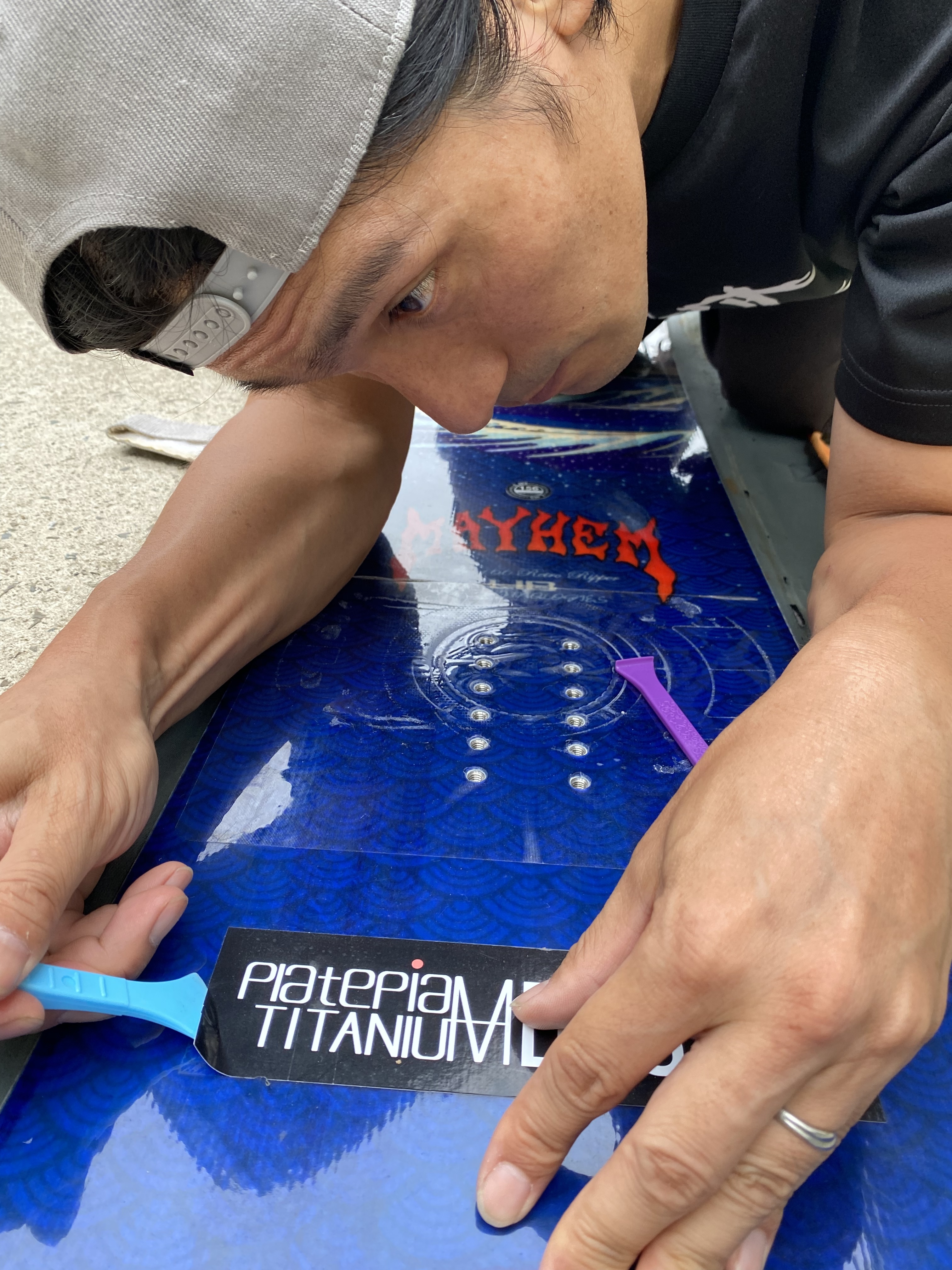

以下に示す特徴を備えたヘラがステッカー剥がしにピッタリと、プロライダーの間でも大好評とのこと。豊富なラインナップから最適な一品をセレクトいたしました。
- ステッカーの接着面に入り込みやすい先端形状
- ヘラへの接着剤付着を防ぐ素材を使用
- 小型で邪魔にならない手のひらサイズ
- 作業性抜群のグリップ感としなやかヘッドの使用感
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
株式会社 ＫＰＮ 様

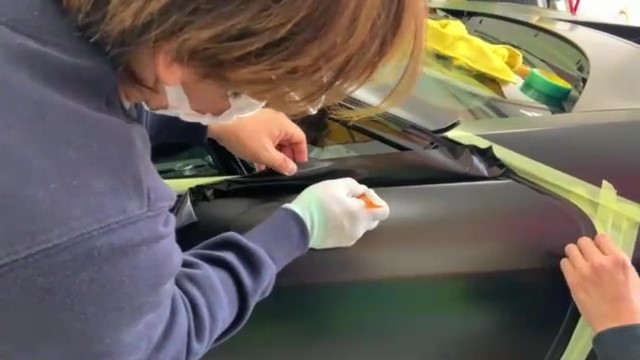

カーラッピングのシート貼り施工ツールとしてご活用いただいています。ヘラ先の独特の形状がボディの隙間に程よく入り込み、理想の仕上がりを実現できると高くご評価いただいています。
置き駒（置き中子）方式の試作金型のご相談はシブヤまで！
技術開発例

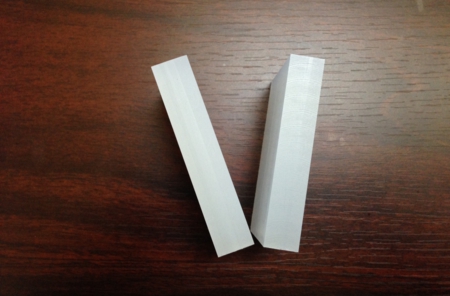

○ガラス繊維強化樹脂ブロックの製作技術
金型レスにより大幅なコストダウンとリードタイム短縮を実現！
平成24年度の「補正ものづくり中小企業・小規模事業者試作開発等支援補助金」に採択され、「ガラス繊維強化樹脂ブロック（PC/PBT）の製作技術」を確立いたしました。
■従来の課題
強度向上のためガラス繊維を練りこんだ複合材料を試作品の製作用途としてブロック成形する場合、ガラスの配合割合が増えるにつれ均質性が損なわれ、内部にス（空隙）が入ってしまうといった技術的な課題がありました。
■本技術の効果
本技術により金型レスでの試作品製作が可能となり、大幅なコストダウンとリードタイムの短縮を実現できます。樹脂ブロックをマシニングセンターで切削加工し、さまざまな用途に展開可能です。市販ルートでは入手が困難な「厚さ」、「色合い」、「質感」を具現化でき、自動車、電気機械製造業はもちろん、建築、ヘルスケアといった幅広い業種での需要も期待できます。
■開発実績のご紹介
平成26年度/27年度に建築資材部品の開発用途として、従来にない色調のオリジナル樹脂ブロックを製作納入いたしました。
対応サイズ：50×70×15ｍｍ程度 お問い合わせはこちらまで
新分野製品
巻き爪矯正ワイヤ
既製品で納得のいかない
お客様向けにカスタム対応
いたします。射出成形試作や
医療用樹脂成形等、お気軽に
ご相談ください。
